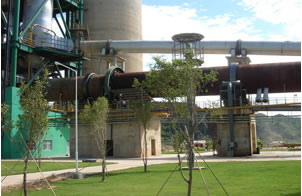

خط إنتاج الجبس النشط
مواصفات خط إنتاج الجبس النشط 600tpd"" :
هذه النوعية من خط إنتاج الجبس النشط 600tpd"" هي مجموعة متكاملة تتضمن التسخين العمودي ونظام معالجة الهواء و نظام نقل المواد الخام و نظام الفحم الخام و نظام الطحن إلى آخره. يعمل نظام التحكم المركزي DCS لجعل إدارة عملية التشغيل مركزية.
عملية التدفق خط إنتاج الجبس النشط 600tpd"":
1. نقل المواد الخام:
يتم إرسال 20 - 40 mm من الحجر الجيري على أرض التخزين إلى صومعة المخزون عن طريق الحزام B1000 مع ميل كبير. في صومعة التخزين والحجر الجيري المؤهل و التي حبوبيتة أكثر من 10مم سوف يرسل إلى صومعة الحصى ، في حين سيتم نقل الحجر الجيري التي حبوبيته أقل من 10مم إلى صومعة البودرة.
2. تكليس الحجر الجيري:
نظام تكليس الحجر الجيري مصنوع بشكل رئيسي من عمود التسخين ф10.5 × 8.5m ، ф4.0 × 60M القمينة الدوارة و عمود التبريد الذي إنتاجه 600 طن/يوم وحرارة الاستهلاك 5.75GJ / T. يتم تسخين الحجر الجيري داخل التسخين بواسطة الحرارة العالية الغازات من الفرن الدوار ل600-800 ℃ ، التي يمكن من خلال درجة الحرارة الحجر الجيري انحلال الجزيئات. ثم سيتم إرسالها الحجر الجيري عن طريق 12 قضيبا للدفع الهيدروليكي الى نهاية الفرن ، حيث سيخضع لدرجات حرارة عالية التكليس قبل إرسالها إلى برج التبريد. وسيتم تجهيز الحجر الجيري وتبريده بالهواء البارد بنسبة تصل الى 65 ℃. الهواء البارد من العمود الرأسي يدخل الفرن الدوار على شكل هواء اضافي للمشاركة في عملية التكليس.
3. نقل المنتج النهائي:
سوف ترسل الجير النهائي إلى صندوق التخزين للإنتاج النهائية بواسطة دلو المصعد NE500. بعد فحص حجم الجسيمات الجير المؤهل الذي هو أكثر من 5 مم سيتم إرسالها إلى لتخزين الجير النشط، في حين سيتم إرسال مسحوق الجير الذي حبوبيته أقل من 5 مم إلى تخزين المسحوق.
4. معالجة الغازات :
درجات الحرارة العالية من الفرن الدوار تقوم بعملية تبادل الحرارة داخل الحجر الجيري للتسخين، وبعد ذلك، درجة حرارة هذه الغازات سوف يقلل إلى أدنى 280 ℃. ثم سيتم تبريد هذه الغازات بنسبة متفاوة عن طريق أنبوب مبرد إلى أقل من 200 ℃. أخيرا، فإنها تدخل في حقيبة الفلترة قبل تصريفها في الجو.
المكونات الأساسية لخط إنتاج الجبس النشط 600tpd"":
| الرقم | الاسم | المواصفات | الموديل | العدد |
| 1 | الفرن الدوار | Ф4.0×60m | 1 | |
| 2 | المسخن العمودي | Ф10.5×8.5m | 1 | |
| 3 | المبرد العمودي | 105m⒊ | 4.2×9m | 1 |
| 4 | المبرد متعدد الأنابيب | قدرة معالجة الهواء: 260000m3/h | 1 | |
| 5 | مستخرج البخار عالي الحرارة | 900kw,10KV | 1 | |
| 6 | نظام طحن الفحم | 8-10 طن في الساعة | PDM1250 | 1 |
| 7 | نظام إحراق الفحم | Sitong burner | 1 | |
| 8 | آلات جامع الغبار | |||
| 8.1 | نهاية جامع الغبار للفرن | قدرة معالجة الهواء: 260000m3/h | LCMD-3660 | 1 |
| 8.2 | جامع الغبار لطاحونة الفحم | قدرة معالجة الهواء: 45000m3/h | FGM128-6(M) | 1 |
| 8.3 | جامع الغبار للمبرد | قدرة معالجة الهواء: 18600m3/h | PPc64-4 | 1 |
| 8.4 | جامع الغبار لغربال المواد النهائية | قدرة معالجة الهواء: 18600m3/h | PPc64-4 | 1 |
| 9 | الآلات المساعدة | |||
| 9.1 | مصعد الدلو | NE100 | 1 | |
| 9.2 | دورة الغربال لاهتزازي | YA1536 | 1 | |
| 9.2 | دورة الغربال لاهتزازي | YA1236 | 1 | |
| 9.4 | سلسلة الناقل | DS500 | 1 | |
| 9.5 | السيور الناقلة | 6 | ||
| 10 | المروحة | |||
| 10.1 | محور تدفق المروحة | 4 | ||
| 10.2 | الطرد المركزي للمروحة | 2 | ||
| 10.3 | مروحة طاحونة الفحم | 1 | ||
| 10.4 | دعامات المنفاخ | 3 | ||
تم تأسيس مجموعة جيانغسو بنغ فاي "Jiangsu Pengfei" المحدودة في عام 1994 و هي مصنع و مورد متخصص في خط إنتاج الجبس النشط "600tpd" في الصين. كما يمكننا توفير أنواع المعدات و مصانع المتعلقة بالأسمنت للعملاء في جميع أنحاء العالم، حيث تشمل منتجاتنا كل من خط إنتاج الأسمنت و مصنع طحن الإسمنت و الأفران الصناعية و معدات الطحن و معدات السحق و أجهزة جمع الغبار و معدات التبريد و معدات التجفيف و معدات السماد المركب و ماكينات التعبئية و معدات الصناعات الكيميائية و نظام التحكم الكهربائي. معظم منتجاتنا حاصلة على شهادة نظام إدارة الجودة الإيزوا "ISO9000" و شهادة ""، كما حصلت على الرضا و القبول بين العديد من العملاء في أكثر من 60 دولة عبر العالم مثل ألمانيا و روسيا والبرازيل و مصر و ايران و اليابان و كوريا الجنوبية والبنغال وباكستان و تركيا و وبورما وفيتنام وجنوب افريقيا وكولومبيا وبوليفيا و العديد من الدول الأخرى. لا تترددوا في الاتصال بنا إذا كنتم بحاجة خط إنتاج الجبس النشط "600tpd".
